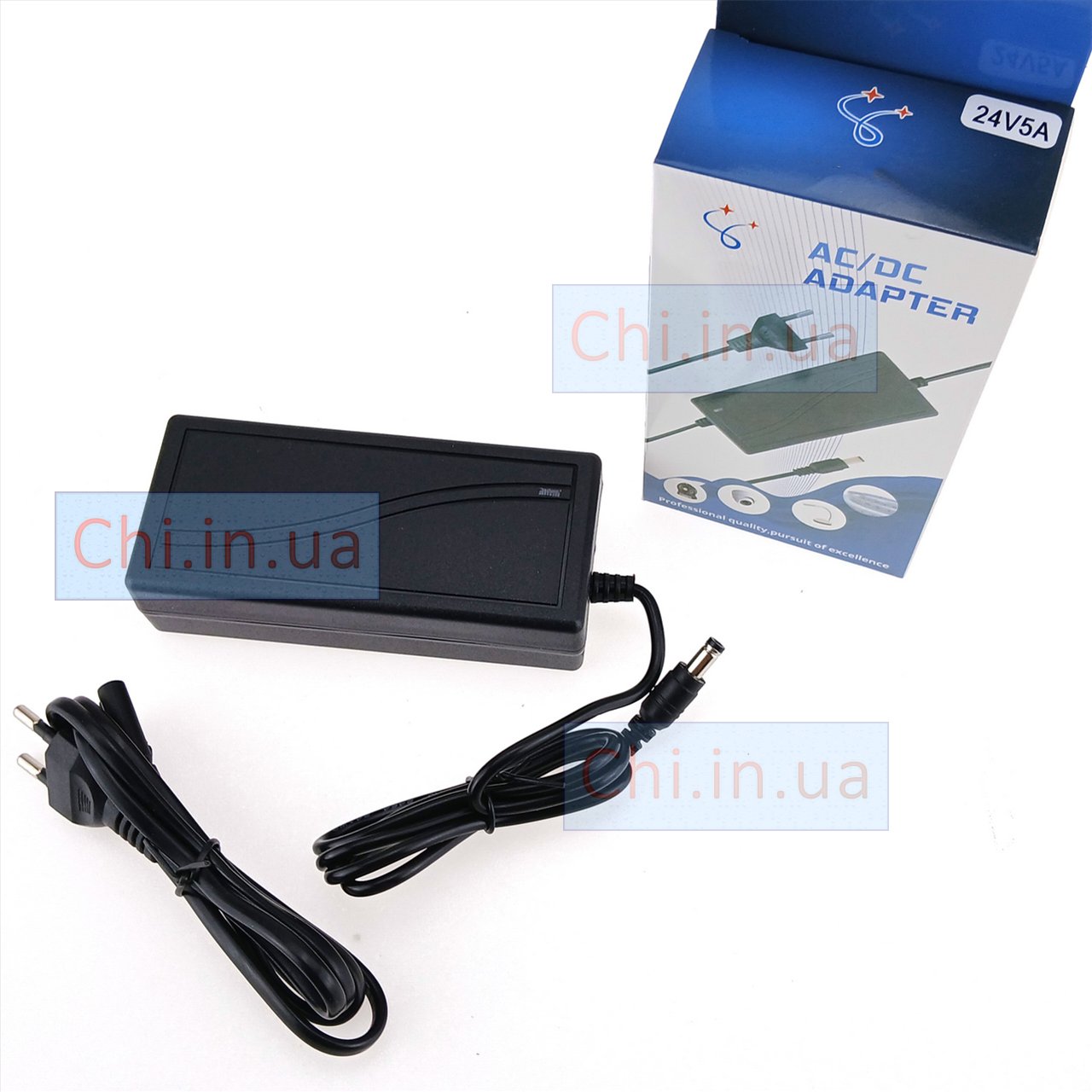

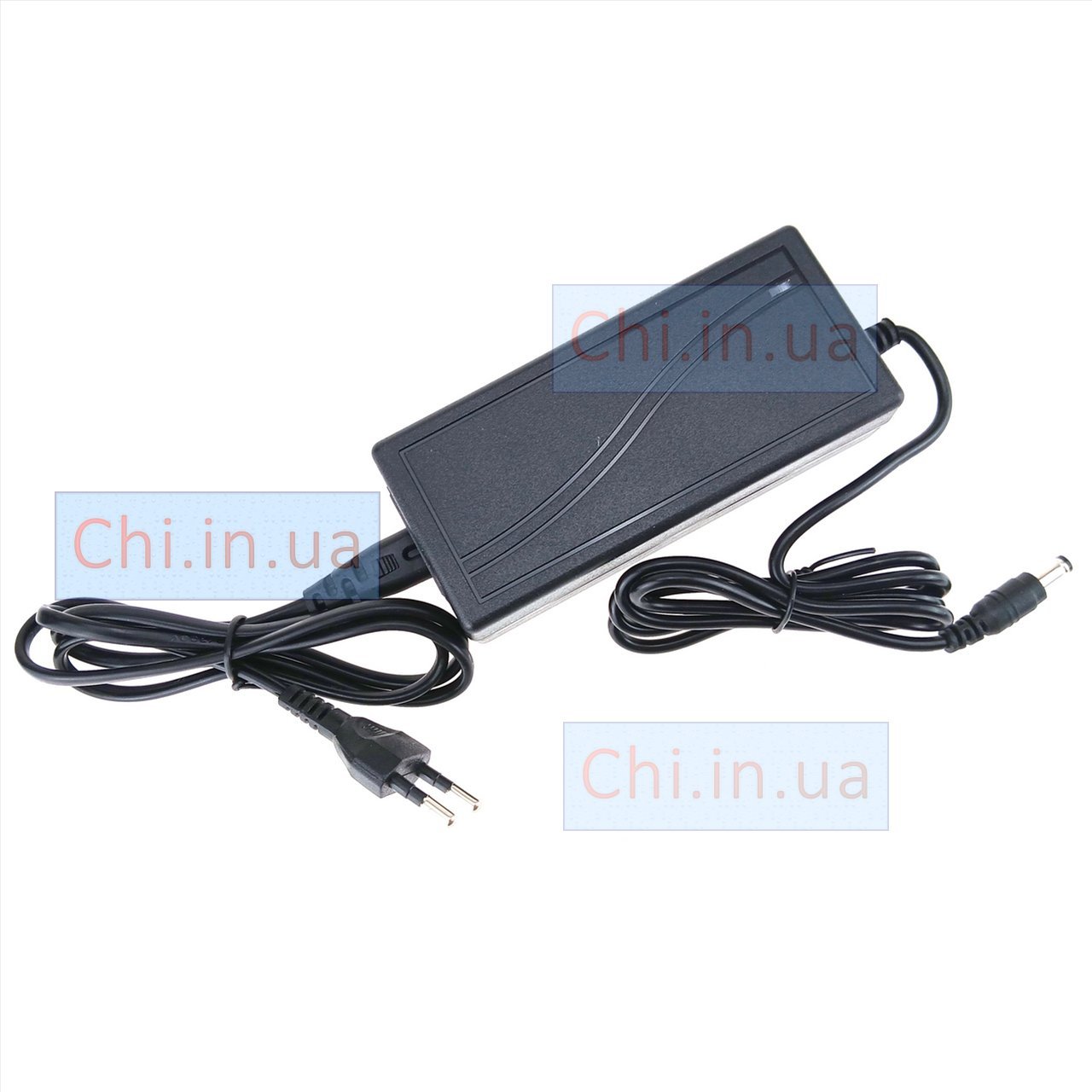

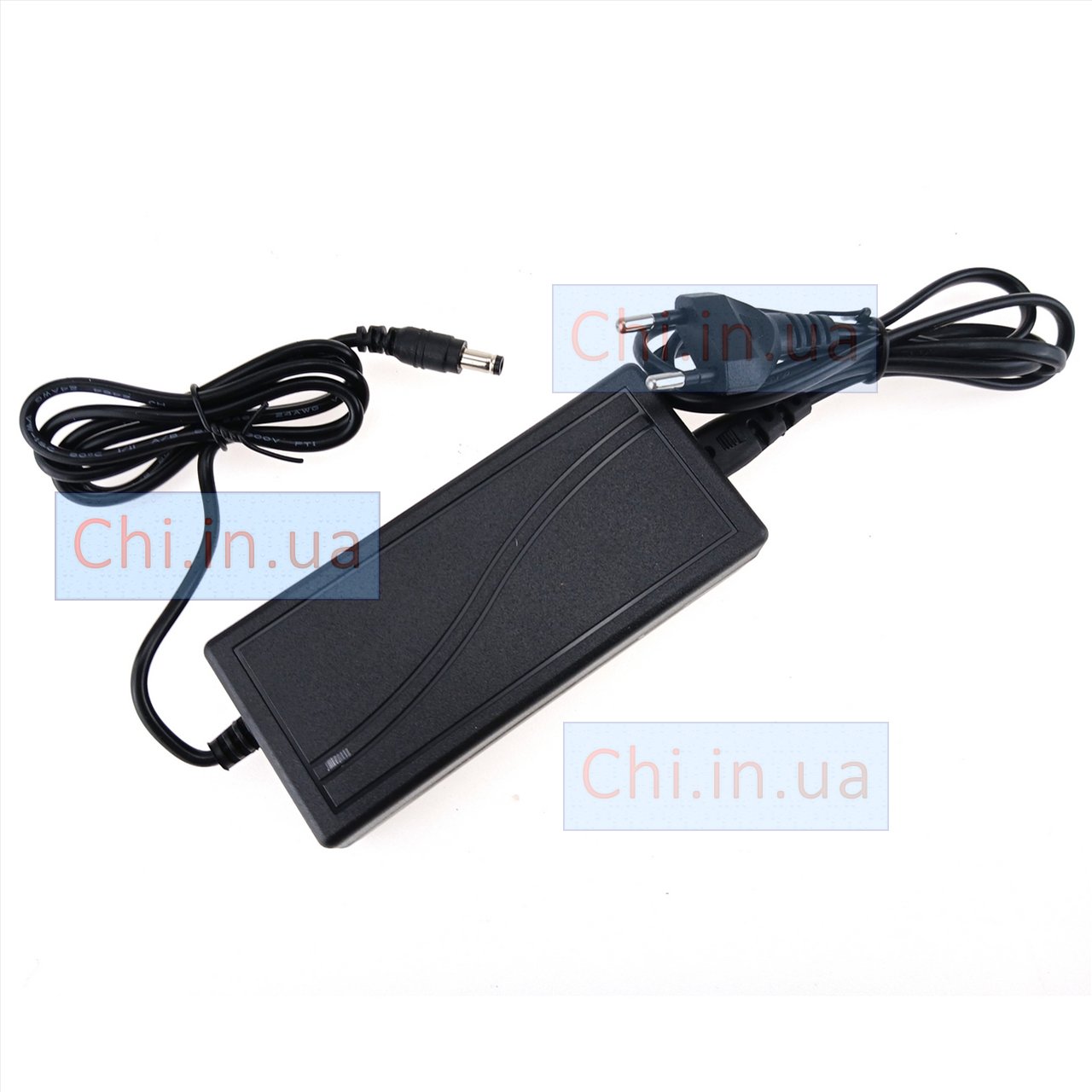

Блок питания 24В 5А штекер 5.5x2.5 мм - для 3D-принтеров, ЧПУ, LED

Когда нужен блок питания 24В 5А с штекером 5.5x2.5 мм

120 ватт при 24 вольтах - это максимум из стандартных розеточных адаптеров с цилиндрическим штекером. Пять ампер позволяют питать 3D-принтеры, станки ЧПУ с шаговыми двигателями, длинные LED-линии до 10 метров, системы контроля доступа с несколькими замками, автоматические ворота и шлагбаумы. Штекер 5.5x2.5 мм - стандарт для промышленного оборудования, 3D-принтеров и систем безопасности.

Реальные сценарии использования 24В 5А

• 3D-принтеры - Ender-3, Anycubic i3 Mega, Prusa Mini+ с платой на 24В
• Станки ЧПУ - 3018, 3040 с шпинделем 10 000-20 000 об/мин на 24В
• Шаговые двигатели NEMA 17 - через драйверы A4988, DRV8825, TMC2209
• LED-ленты и модули 24В - до 8-10 метров SMD2835 или 4-5 метров SMD5050
• Системы контроля доступа - 3-4 электромагнитных замка + контроллер + кнопки
• Автоматические ворота и шлагбаумы - приводы с пусковым током до 3-4 А
• Лазерные гравёры - Ortur Laser Master 3, NEJE Max с лазером 5.5-10 Вт
• Зарядка свинцово-кислотных аккумуляторов 24В - 12-20 Ач, ток 0.25C
• Промышленные вентиляторы и насосы 24В - мощные модели до 80-100 Вт

Почему 3D-принтеры работают на 24В

Материнская плата 3D-принтера питает четыре шаговых двигателя (оси X, Y, Z и экструдер), хотэнд (нагрев сопла до 200-260°C), платформу (нагрев до 60-110°C), вентиляторы охлаждения и электронику. При 12В токи были бы вдвое выше, провода толще, нагрев больше. При 24В ток меньше, КПД выше, нагрев проводов меньше. Ender-3 потребляет 150-200 Вт в рабочем режиме, пик при прогреве - до 250 Вт. Адаптер 24В 5А (120 Вт) - минимум для работы, оптимально - 24В 8-10А (200-250 Вт). Но для компактных принтеров и печати без нагрева платформы 120 Вт хватает.

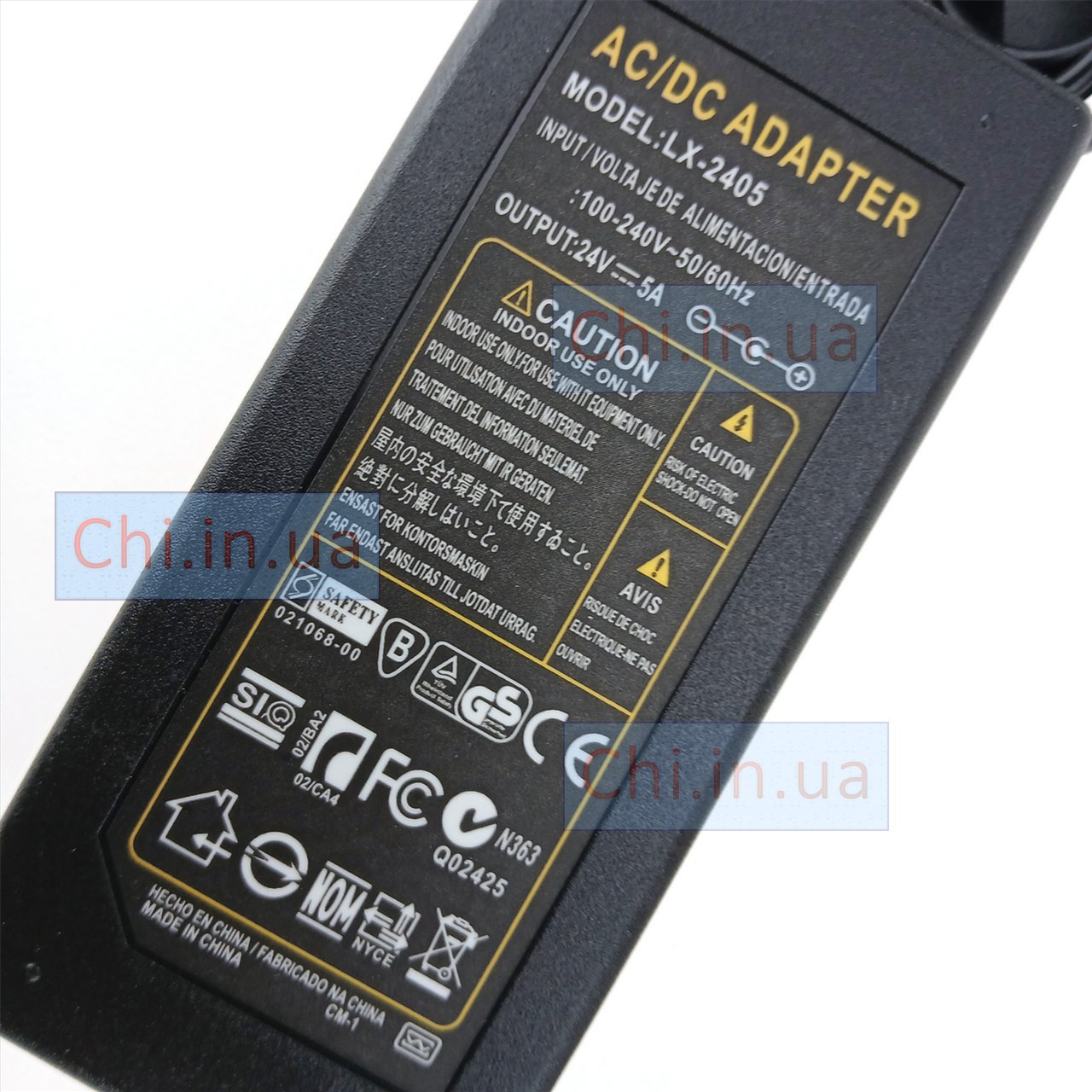

Технические характеристики адаптера 24В 5А

Сколько шаговых двигателей потянет 24В 5А

Один NEMA 17 (42 мм) с драйвером DRV8825 потребляет 0.5-1.5 А в зависимости от нагрузки и настройки тока. Четыре двигателя = 2-6 А. Контроллер (Arduino + CNC Shield или плата 3D-принтера) = 0.3-0.5 А. Шпиндель 24В 5000 об/мин = 1-2 А. Итого: 3.3-8.5 А. Адаптер 24В 5А справится с четырьмя двигателями без шпинделя или с двумя-тремя двигателями + шпинделем. Для полноценного ЧПУ-станка с четырьмя осями и шпинделем берите 24В 8-10А.

Таблица: сколько метров LED-ленты потянет 24В 5А

24В 1А, 4А или 5А - как выбрать

Не уверены в параметрах? Сфотографируйте шильдик устройства и пришлите нам - подберём идеальный адаптер за 2 минуты. Или посмотрите 24В 1А и 24В 4А - возможно, вашей задаче хватит меньшей мощности.

FAQ

Подойдёт ли для Ender-3 V2?

Минимально - да, но с ограничениями. Ender-3 V2 потребляет 150-200 Вт при нагреве платформы и хотэнда. Адаптер 24В 5А (120 Вт) выдаёт 80% от нужного. Принтер включится и напечатает, но при одновременном нагреве платформы и хотэнда адаптер может уйти в защиту. Для стабильной работы рекомендуем 24В 8-10А (200-250 Вт). Для печати PLA без нагрева платформы - 120 Вт хватит.

Можно ли питать четыре шаговых двигателя NEMA 17?

Да, если суммарный ток настройки драйверов ≤ 4 А (запас 20% от 5 А). Четыре двигателя по 0.8 А каждый = 3.2 А + контроллер 0.3 А = 3.5 А. Адаптер справится. Если двигатели настроены на 1.5 А каждый (6 А суммарно) - перегруз. Настраивайте ток драйверов под реальную нагрузку, а не по максимуму.

Почему 3D-принтер перезагружается при нагреве?

Скорее всего, адаптер не выдаёт заявленный ток или просаживает напряжение под нагрузкой. При нагреве хотэнда (40 Вт) + платформы (120 Вт) + шаговиков (20 Вт) + вентиляторов (5 Вт) = 185 Вт. При 24В это 7.7 А. Адаптер 5А (120 Вт) не справляется, напряжение падает ниже 22В, плата перезагружается. Решение - более мощный блок питания или печать без нагрева платформы.

Можно ли заряжать два аккумулятора 12В последовательно?

Только если они одинаковые по ёмкости и типу. Два свинцово-кислотных 12В 12 Ач в последовательной сборке = 24В 12 Ач. Ток заряда 5А = 0.42C - в пределах нормы. Но балансировка напряжения на каждом аккумуляторе не контролируется - со временем один может перезарядиться, другой недозарядиться. Для постоянной эксплуатации используйте зарядное устройство с балансировкой.

Чем 24В 5А лучше двух адаптеров 24В 2.5А?

Один адаптер = одна точка отказа, один кабель, одна розетка. Два адаптера = две точки отказа, риск разницы потенциалов между устройствами, больше кабельного хаоса. КПД одного мощного адаптера (85%) выше, чем двух малых (80% каждый). Исключение - если устройства физически разнесены и один кабель не дотянуть.
